Elektrická specifikace MIDI rozhraní

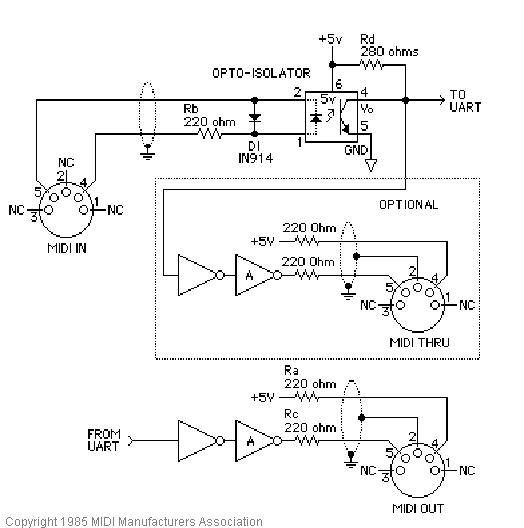

Poznámky ke schématu:
1. Optočlen použitý ve schématu je Sharp PC-900.
2. Invertory "A" mohou být realizovány pomocí vhodného integrovaného obvodu nebo pomocí tranzistoru ve spínacím režimu činnosti. Použité rezistory mají toleranci 5%.
3. Propojovací kabel může být nejvýše 15 m dlouhý a na každém konci by měl být opatřen 5 kolíkovým DIN konektorem.
4. Při výrobě kabelu by měla být použita kroucená dvojlinka se společným stíněním připojeným na obou koncích k pinu č. 2.
(Převzato od MMA, která standard MIDI definovala již počátkem 80. let.)
