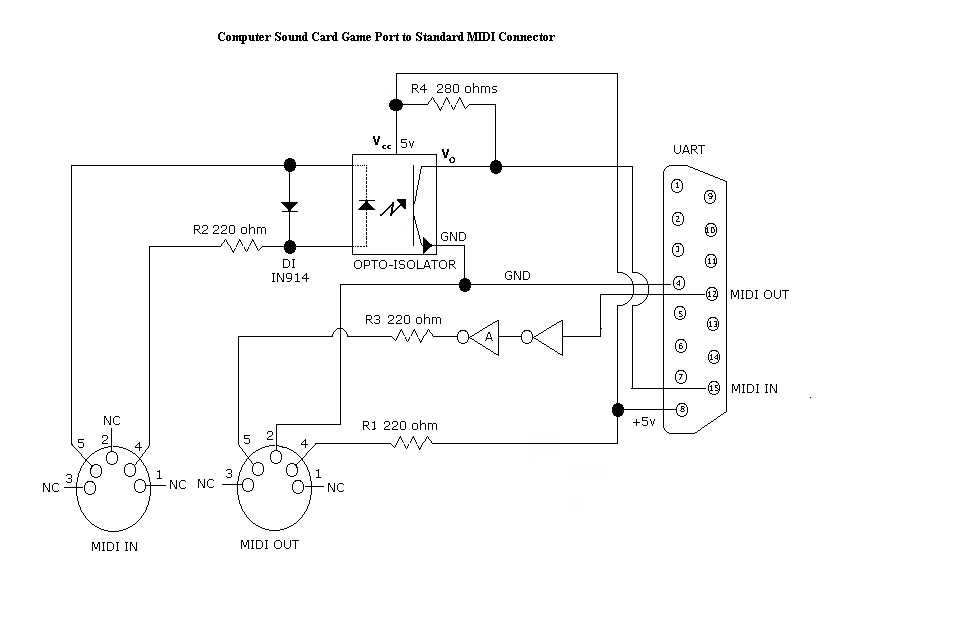

Připojení standardního MIDI kabelu
ke "gameportu" zvukové karty
Zobrazuje-li se Vám schéma nečitelně, plnou velikost schématu naleznete zde.
K návratu na tuto stránku použijte klávesu "Zpět" ("Back") Vašeho prohlížeče.
Poznámky ke schématu:
1. Použit je optočlen 6N137 nebo obdobný.
2. Použité rezistory mají toleranci 5%.
3. Invertor "A" může být realizován pomocí vhodného integrovaného obvodu (dle našich zkušeností postačí 74HC04) nebo pomocí tranzistoru ve spínacím režimu činnosti.
4. Pin číslo 2 na konektoru MIDI IN nesmí být spojen se zemí zvukové karty.
5. Za určitých podmínek lze schéma zjednodušit pouze na dva rezistory.
NC = no connect = nezapojeno
(Převzato od MMA. (MIDI Manufacturers Association))
