Popis funkce přepínačů DIP na desce Berio T-ORGAN:

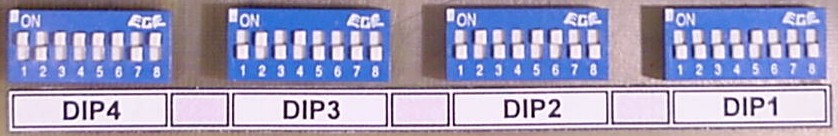

Na systémové desce modulu Berio T-ORGAN se nacházejí čtyři osminásobné přepínače DIP označené DIP1 až DIP4; celkem jde tedy o 32 miniaturních přepínačů. Funkce každého z nich je popsána níže. Při nastavování či změně poloh přepínačů by měla být deska Berio T-ORGAN vypnuta, tedy odpojena od napájení.
|
DIP 1 |
||||||
|
Přepínač č. |
Význam |
Jak nastavit konkrétní kanál |
||||
|
1 až 4 |
Volba MIDI kanálu pro hlavní manuál (manuál A, HW) |
Poloha přepínačů |
MIDI kanál |
|||
|
č.1 |
č. 2 |
č . 3 |
č. 4 |
|||
|
OFF |
OFF |
OFF |
OFF |
1 |
||
|
ON |
OFF |
OFF |
OFF |
2 |
||
|
OFF |
ON |
OFF |
OFF |
3 |
||
|
ON |
ON |
OFF |
OFF |
4 |
||
|
OFF |
OFF |
ON |
OFF |
5 |
||
|
ON |
OFF |
ON |
OFF |
6 |
||
|
OFF |
ON |
ON |
OFF |
7 |
||
|
ON |
ON |
ON |
OFF |
8 |
||
|
OFF |
OFF |
OFF |
ON |
9 |
||
|
ON |
OFF |
OFF |
ON |
10 |
||
|
OFF |
ON |
OFF |
ON |
11 |
||
|
ON |
ON |
OFF |
ON |
12 |
||
|
OFF |
OFF |
ON |
ON |
13 |
||
|
ON |
OFF |
ON |
ON |
14 |
||
|
OFF |
ON |
ON |
ON |
15 |
||
|
ON |
ON |
ON |
ON |
16 |
||
|
5 až 8 |
Volba MIDI kanálu pro vedlejší manuál (manuál B, RP) |
Poloha přepínačů |
MIDI kanál |
|||
|
č.5 |
č. 6 |
č. 7 |
č. 8 |
|||
|
OFF |
OFF |
OFF |
OFF |
1 |
||
|
ON |
OFF |
OFF |
OFF |
2 |
||
|
OFF |
ON |
OFF |
OFF |
3 |
||
|
ON |
ON |
OFF |
OFF |
4 |
||
|
OFF |
OFF |
ON |
OFF |
5 |
||
|
ON |
OFF |
ON |
OFF |
6 |
||
|
OFF |
ON |
ON |
OFF |
7 |
||
|
ON |
ON |
ON |
OFF |
8 |
||
|
OFF |
OFF |
OFF |
ON |
9 |
||
|
ON |
OFF |
OFF |
ON |
10 |
||
|
OFF |
ON |
OFF |
ON |
11 |
||
|
ON |
ON |
OFF |
ON |
12 |
||
|
OFF |
OFF |
ON |
ON |
13 |
||
|
ON |
OFF |
ON |
ON |
14 |
||
|
OFF |
ON |
ON |
ON |
15 |
||
|
ON |
ON |
ON |
ON |
16 |
||
|
DIP 2 |
||||||
|
Přepínač č. |
Význam |
Jak nastavit konkrétní kanál |
||||
|
1 až 4 |
Volba MIDI kanálu pro pedálnici. |
Poloha přepínačů |
MIDI kanál |
|||
|
č.1 |
č. 2 |
č. 3 |
č. 4 |
|||
|
OFF |
OFF |
OFF |
OFF |
1 |
||
|
ON |
OFF |
OFF |
OFF |
2 |
||
|
OFF |
ON |
OFF |
OFF |
3 |
||
|
ON |
ON |
OFF |
OFF |
4 |
||
|
OFF |
OFF |
ON |
OFF |
5 |
||
|
ON |
OFF |
ON |
OFF |
6 |
||
|
OFF |
ON |
ON |
OFF |
7 |
||
|
ON |
ON |
ON |
OFF |
8 |
||
|
OFF |
OFF |
OFF |
ON |
9 |
||
|
ON |
OFF |
OFF |
ON |
10 |
||
|
OFF |
ON |
OFF |
ON |
11 |
||
|
ON |
ON |
OFF |
ON |
12 |
||
|
OFF |
OFF |
ON |
ON |
13 |
||
|
ON |
OFF |
ON |
ON |
14 |
||
|
OFF |
ON |
ON |
ON |
15 |
||
|
ON |
ON |
ON |
ON |
16 |
||
|
5 až 8 |
Volba MIDI kanálu pro řídicí spínače ("rejstříky") |
Poloha přepínačů |
MIDI kanál |
|||
|
č.5 |
č. 6 |
č. 7 |
č. 8 |
|||
|
OFF |
OFF |
OFF |
OFF |
1 |
||
|
ON |
OFF |
OFF |
OFF |
2 |
||
|
OFF |
ON |
OFF |
OFF |
3 |
||
|
ON |
ON |
OFF |
OFF |
4 |
||
|
OFF |
OFF |
ON |
OFF |
5 |
||
|
ON |
OFF |
ON |
OFF |
6 |
||
|
OFF |
ON |
ON |
OFF |
7 |
||
|
ON |
ON |
ON |
OFF |
8 |
||
|
OFF |
OFF |
OFF |
ON |
9 |
||
|
ON |
OFF |
OFF |
ON |
10 |
||
|
OFF |
ON |
OFF |
ON |
11 |
||
|
ON |
ON |
OFF |
ON |
12 |
||
|
OFF |
OFF |
ON |
ON |
13 |
||
|
ON |
OFF |
ON |
ON |
14 |
||
|
OFF |
ON |
ON |
ON |
15 |
||
|
ON |
ON |
ON |
ON |
16 |
||
|
DIP 3 |
||||||
|
Přepínač č. |
Význam |
Jak nastavit konkrétní polohu. |
||||
|
1 až 2 |
Výchozí oktávová transpoziční poloha. Vedlejší manuál (B, RP). |
Poloha přepínačů |
Polo- ha1) |
|||
|
č . 1 |
č. 2 |
|||||
|
OFF |
OFF |
C2 |
||||
|
ON |
OFF |
C1 |
||||
|
OFF |
ON |
C |
||||
|
ON |
ON |
c |
||||
|
3 až 4 |
Výchozí oktávová transpoziční poloha. Hlavní manuál (A, HW). |
Poloha přepínačů |
Polo- ha1) |
|||
|
č. 3 |
č. 4 |
|||||
|
OFF |
OFF |
C2 |
||||
|
ON |
OFF |
C1 |
||||
|
OFF |
ON |
C |
||||
|
ON |
ON |
c |
||||
|
5 až 8 |
Výchozí transpoziční poloha celého nástroje (jemná volba po půltónech). Tato poloha se "přičítá" k "oktávové" poloze jednotlivých manuálů a pedálnice. Touto volbou se vybírá, jestli nejnižší klávesa na obou manuálech i v pedálnici bude například "C" nebo " F#", ale jestli to bude velké "C" nebo malé "c", to je třeba nastavit v "oktávové" transpozici jednotlivých manuálů a pedálu. |
Poloha přepínačů |
Polo- ha2) |
|||
|
č.5 |
č. 6 |
č. 7 |
č. 8 |
|||
|
OFF |
OFF |
OFF |
OFF |
C |
||
|
ON |
OFF |
OFF |
OFF |
C# |
||
|
OFF |
ON |
OFF |
OFF |
D |
||
|
ON |
ON |
OFF |
OFF |
D# |
||
|
OFF |
OFF |
ON |
OFF |
E |
||
|
ON |
OFF |
ON |
OFF |
F |
||
|
OFF |
ON |
ON |
OFF |
F# |
||
|
ON |
ON |
ON |
OFF |
G |
||
|
OFF |
OFF |
OFF |
ON |
G# |
||
|
ON |
OFF |
OFF |
ON |
A |
||
|
OFF |
ON |
OFF |
ON |
A# |
||
|
ON |
ON |
OFF |
ON |
H |
||
|
OFF |
OFF |
ON |
ON |
c |
||
|
ON |
OFF |
ON |
ON |
c# |
||
|
OFF |
ON |
ON |
ON |
d |
||
|
ON |
ON |
ON |
ON |
d# |
||
1)
"polohou" se rozumí tón, který vydává nejni2)
"polohou" se rozumí tón, který vydává nejnižší ze všech kláves či pedálů.
|
DIP 4 |
|||||
|
Přepínač č. |
Význam |
Význam poloh přepínače. |
|||
|
1 |
Režim činnosti Panelu řídicích spínačů. |
OFF |
režim klávesnice 3) |
||
|
ON |
řídicí režim (spojky atp.) |
||||
|
2 |
Síla úhozu vysílaných dat |
OFF |
úroveň "forte" (64) |
||
|
ON |
úroveň maximální (127) |
||||
|
3 |
Zapnutí kontinuálního kontroleru B |
OFF |
vypnut |
||
|
ON |
zapnut |
||||
|
4 |
Zapnutí kontinuálního kontroleru A |
OFF |
vypnut |
||
|
ON |
zapnut |
||||
|
5 až 6 |
Volba vysílaného kontinuálního kontroleru. |
Poloha přepínačů |
Vysílaný kontroler |
||
|
č.5 |
č. 6 |
||||
|
OFF |
OFF |
Expression (cresc.) |
|||
|
ON |
OFF |
Tremulo |
|||
|
OFF |
ON |
Foot Pedal |
|||
|
ON |
ON |
Modulation Wheel |
|||
|
7 až 8 |
Výchozí oktávová transpoziční poloha. Pedálnice. |
Poloha přepínačů |
Polo- ha4) |
||
|
č.7 |
č. 8 |
||||
|
OFF |
OFF |
C2 |
|||
|
ON |
OFF |
C1 |
|||
|
OFF |
ON |
C |
|||
|
ON |
ON |
c |
|||
3)
4)
"polohou" se rozumí tón, který vydává nejnižší ze všech pedálů. Pokud by bylo třeba, aby nejnižší pedál v pedálnici zněl tónem malé "c1", lze ještě transponovat celý nástroj o oktávu výše pomocí půltónové transpozice.© 1998-2022 AkordeonCentrum.cz
